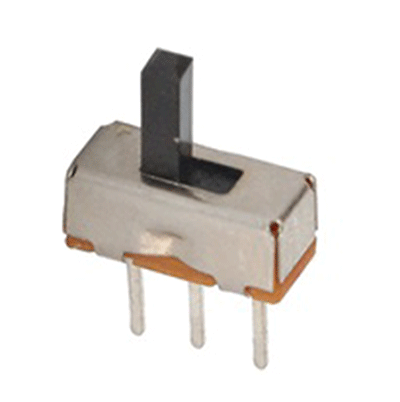

撥動開關是通過撥動開關柄來帶動滑塊或滑片的滑動,從而控制開關觸的接通與斷開。 撥動開關分為單極雙位和雙極雙位兩種結構形式,主要用于電源電路的控制及工作狀態電路的切換。 撥動開關的導針接通產生信號,信號在導通狀態時滾珠的輕微移動會產生不易察覺的閃斷,一般不通工作電流,只通低電流接通信號以觸發IC,以免閃斷產生接觸不良的情況。大多數滾珠開關只感應兩個方向的通斷信號。
一、撥動開關的注意事項:
1.焊錫。布線設計和焊錫方法應避免導致,熔錫流到PC板上平面,這樣會引起接觸不良。
2.驅動臂。切勿使操作點遠離滑柄中心線,基于同樣理由,兩者距離B越短越好。
撥動開關
3.滑柄長度。長度越短越好(至少5mm)在滑柄的寬度A不變情形下,滑柄長度愈短,手感愈好,另出力點愈高,手感愈差。
4.慎用化學品。撥動開關底板因使用了諸如聚碳酸酯等合成樹脂,所以應避免將電位器暴露于氨、胺、堿溶液、蘇烴、酮、酯、鹵烴等化學物品濃烈氣氛中。
5.慎用助焊劑。焊錫時應避免使用水溶性助焊劑,否則將會對構成撥動開關的金屬和其他材料產生不良影響。
6.低溫工作。當產品是用于低溫環境時,如寒帶的汽車收音機或汽車音響等,本公司按客戶要求提供手感舒適產品,請定貨時加以說明。
